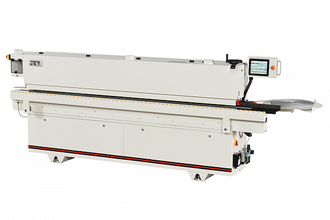

Кромкооблицовочный станок JEB-45CR

Кромкооблицовочный станок JEB-45CR

Артикул: JEB-45CR

1300000 руб.

В корзину Купить в 1 клик
Напряжение, В 400
Потребляемая (суммарно) мощность двигателей, кВт 8,1
Рабочее давление, бар 6-8
Минимальный размер заготовки (ДхШ), мм 220х90
Скорость подачи, м/мин 4-11
Толщина заготовки, мм 8-45
Толщина кромки в рулонах, мм 0,4-3
Длина рабочего стола, мм 2000
Высота рабочего стола 940
Расширение рабочего стола (Ш), мм 560
Диаметр вытяжных штуцеров, мм 3х125
Габаритные размеры (ДхШхВ), мм 4088х1003х1970
Масса, кг 870
ДЕРЖАТЕЛЬ РУЛОНА:
Число направляющих роликов, шт. 5
Диаметр рулона, макс., мм 800
ПОДАЮЩИЙ КОНВЕЙЕР:
Мощность привода, кВт 0,75
ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ ЗАГОТОВКИ:
Мощность нагревательного элемента, кВт 0,4
ПРЕДВАРИТЕЛЬНОЕ ФРЕЗЕРОВАНИЕ ЗАГОТОВКИ: 2х1.1
Число фрез 2
Частота вращения фрез 12000
Фрезы Z12 Ø60х35х25
КЛЕЕВАЯ ВАННА:
Емкость клеевой ванны, л 1,2
Число нагревательных элементов, шт. 5
Суммарная мощность, кВт 1,315
УЗЕЛ НАНЕСЕНИЯ КЛЕЯ:
Мощность привода ролика, кВт 0,37
ТОРЦОВКА СВЕСОВ:
Мощность привода свесов, кВт 0,22
Число торцовочных пил, шт. 2
Частота вращения пильных дисков, об/мин 12000
Пильный диск, мм Z30 Ø100х3,2х2,2
ПРОДОЛЬНОЕ ФРЕЗЕРОВАНИЕ СВЕСОВ:
Число и мощность фрезерных узлов, шт. 2х0,37
Частота вращения фрез, об/мин 12000
Фрезы, мм сборные Z4 Ø75
ЗАКРУГЛЕНИЕ УГЛОВ ПАНЕЛИ С НАКЛЕЕННОЙ КРОМКОЙ:
Число и мощность фрезерных узлов 2х0,37
Частота вращения фрез 12000
Фрезы Z4
ЦИКЛЕВКА СВЕСОВ:
Число лезвий, шт. 2
ПОЛИРОВАЛЬНЫЙ УЗЕЛ:
Число и мощность полировальных узлов, кВт 2х0,12
Частота вращения полировальных кругов, об/мин 3000
Внешний диаметр полировальных кругов, мм 120



  • Электронная система управления с сенсорным экраном
  • Система централизованной смазки
  • Подающий конвейер цепного типа
  • Работа с рулонной кромкой
  • Предварительный подогрев торца заготовки
  • Узел предварительного фрезерования заготовки
  • Обрезчик кромки гильотинного типа
  • Тефлоновое покрытие клеевой ванны
  • Роликовый узел клеенанесения
  • Двухроликовый узел прикатки кромки с независимой регулировкой каждого ролика
  • Два диска (передний и задний) обрезки свесов кромки
  • Два узла (верхний и нижний) продольного фрезерования свесов кромки
  • Узел для закругления углов панели с наклеенной кромкой
  • Два узла (верхний и нижний) циклевки фасок
  • Два узла (верхний и нижний) полирования кромки



JEB-45CR хорошо оснащенный кромкооблицовочный станок с простым и удобным управлением через сенсорный графический экран с русифицированным меню. Общее устройство аналогично другим моделям Jet: подающий конвейер цепного типа, клеевая ванна с тефлоновым покрытием и пятью нагревательными элементами, узлы автоматической торцовки свесов кромки и продольного фрезерования со следящим механизмом, но есть и существенные отличия. Прежде всего, это наличие узла прифуговки, производящего подготовку поверхности заготовки к склеиванию.

Кроме устранения дефектов, возникших при распиловке, он «подгоняет» размер панели под толщину кромки так, чтобы он не увеличился на толщину облицовочного материала, а остался прежним, что очень удобно при работе с разными отделочными материалами. Кроме того, станок может производить дополнительную операцию – фрезерование вертикального ребра (угла), образованного двумя гранями панели с наклеенной кромкой. Радиус закругления порядка одного миллиметра, что позволяет убрать нестыковки кромок аналогичного размера. На последующих этапах производятся циклевка и полировка, как и обычно.

Управление настройкой механизировано: многие операции, выполняемые на более простых станках вручную, здесь производятся электрическими приводами. Так, для переналадки на панели другой толщины достаточно ввести команды с панели сенсорного экрана.

Основные узлы, требующие периодической смазки, подключены к централизованной системе с ручным насосом. Такое решение способствует существенному продлению ресурса, поскольку ежедневной смазкой вручную часто пренебрегают.

По своим эксплуатационным характеристикам JEB-45CR является полноценным станком для работы в условиях поточного производства, долговечным, производительным и гибким в переналадке.
